グラビアコーター

Matsuoka product

ダイレクトグラビアコーター
ダイレクトリバースグラビアコーター

ロール表面に微細加工を施したグラビアロールと基材に液を転移させる為のバックアップロールで構成されグラビアロールの凸部に付着した余分な塗工液をドクターブレードでかき落とし凹部で軽量をして基材に転移させる方法です。塗工厚の調整はグラビアロール表面の彫刻の種類深さにより決定されます。従って塗工膜厚の変更がある場合は彫刻形状の違うグラビアロールを数種類お持ち頂く必要がございます。

特徴

ダイレクトとリバースが兼用出来る。
膜厚管理はロールの種類を変更する事で行うため、容易である。
様々な基材に対応が出来る。
膜厚3μ～50μm（wet）までの塗工が出来る。

ロールレイアウト

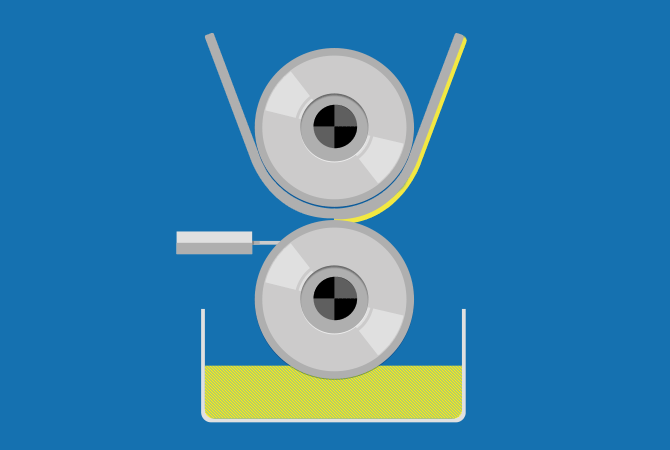

ダイレクトグラビアコーター

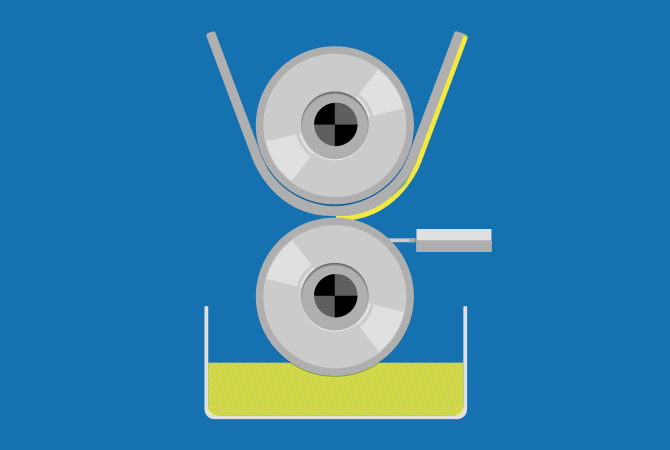

ダイレクトリバースグラビアコーター

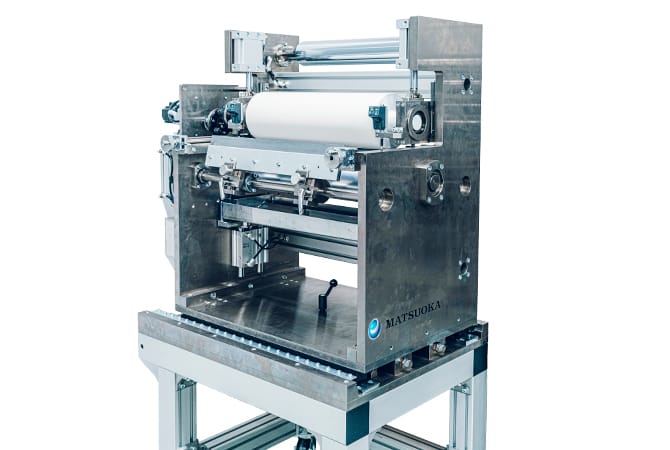

デモ機

グラビアロールの彫刻種類

ピラミット型

深さ（μ）	30	43	30	40	43	50	53	63	88	111	137	226

メッシュ	200	180	175	175	165	150	120	100	90	75	65	45

Cells/Inch	Cells/Cm	DEPTH		10%	15%	25%	35%	45%	50%
Cells/Inch	Cells/Cm	Inches	Mic²	10%	15%	25%	35%	45%	50%
45	18	0.0089	226μ	3.4	5.1	8.5	11.9	15.3	17.0
65	26	0.0054	137	2.0	3.0	5.0	7.0	9.0	10.0
75	30	0.0044	112	1.6	2.4	3.9	5.5	7.1	7.9
90	36	0.0035	89	1.2	1.8	3.0	4.3	5.5	6.1
100	40	0.0025	64	0.9	1.3	2.1	3.0	3.8	4.3
120	48	0.0021	53	0.7	1.0	1.7	2.4	3.1	3.4
165	66	0.0017	43	0.5	0.8	1.3	1.8	2.3	2.5
180	72	0.0017	43	0.5	0.7	1.2	1.7	2.2	2.4

斜線型

深さ（μ）	22	35	38	45	66	71	99	114	147	147	250

メッシュ	200	180	165	150	130	110	85	70	55	42	35

Cells/Inch	Cells/Cm	DEPTH		10%	15%	25%	35%	45%	50%
Cells/Inch	Cells/Cm	Inches	Mic²	10%	15%	25%	35%	45%	50%
35	14	0.010	254μ	6.3	9.4	15.6	21.9	28.0	31.3
42	17	0.0075	190	4.7	7.0	11.7	16.3	21.0	23.3
55	22	0.0058	147	3.6	5.4	9.0	12.5	16.1	17.9
70	28	0.0045	114	2.8	4.1	6.9	9.7	12.4	13.8
85	34	0.0039	99	2.4	3.6	5.9	8.3	10.7	11.9
110	44	0.0028	71	1.7	2.5	4.2	5.9	7.6	8.4
130	52	0.0026	66	1.5	2.3	3.8	5.4	6.9	7.7
150	60	0.0018	46	1.0	1.6	2.6	3.7	4.8	5.3
165	66	0.0015	38	0.9	1.3	2.2	3.1	3.9	4.4
180	72	0.0014	35	0.8	1.2	2.0	2.8	3.6	4.0
200	80	0.0009	23	0.5	0.8	1.3	1.8	2.3	2.6

台形型

深さ（μ）	38	33	43	45	38	30	43	48	53	58	88	114	140

メッシュ	200	200	185	183	180	180	165	150	120	100	85	65	45

Cells/Inch	Cells/Cm	DEPTH		10%	15%	25%	35%	45%	50%
Cells/Inch	Cells/Cm	Inches	Mic²	10%	15%	25%	35%	45%	50%
45	18	0.0055	140μ	3.2	4.8	8.1	11.3	14.5	16.2
65	26	0.0045	114	2.6	3.9	6.5	9.0	11.6	12.9
85	34	0.0035	89	1.9	2.8	4.6	6.5	8.3	9.3
100	40	0.0023	58	1.3	2.0	3.4	4.7	6.1	6.7
120	48	0.0021	53	1.2	1.9	3.1	4.4	5.6	6.2
150	60	0.0019	48	0.9	1.3	2.2	3.1	3.9	4.4
165	66	0.0017	43	0.8	1.2	2.1	2.9	3.7	4.2
180	72	0.0012	30	0.6	0.9	1.5	2.0	2.6	2.9
180	72	0.0015	38	0.7	1.0	1.7	2.4	3.1	3.4
185	74	0.0017	43	0.8	1.2	2.0	2.8	3.6	4.0
200	80	0.0013	33	0.8	1.2	2.0	2.8	3.6	4.1
200	80	0.0015	38	0.75	1.1	1.9	2.6	3.4	3.8

亀甲型

深さ（μ）	25	40	55	63	68	80	90	96	106	162	200	270

メッシュ	200	200	180	165	150	125	110	100	80	70	50	35

Cells/Inch	Cells/Cm	DEPTH		10%	15%	25%	35%	45%	50%
Cells/Inch	Cells/Cm	Inches	Mic²	10%	15%	25%	35%	45%	50%
35	14	0.0106	269μ	3.7	5.6	9.3	13.0	16.8	18.6
50	20	0.008	203	2.7	4.0	6.6	9.3	11.9	13.3
70	28	0.0064	162	2.2	3.3	5.6	7.8	10.0	11.2
80	32	0.0042	107	1.2	1.8	3.0	4.2	5.4	6.0
100	40	0.0038	96	1.1	1.6	2.7	3.8	4.9	5.4
110	44	0.0036	91	1.0	1.5	2.6	3.6	4.6	5.2
125	50	0.0032	81	0.9	1.3	2.2	3.1	4.0	4.4
150	60	0.0027	68	0.7	1.0	1.7	2.4	3.1	3.5
165	66	0.0025	63	0.6	0.95	1.6	2.2	2.9	3.2
180	72	0.0022	56	0.5	0.8	1.4	2.0	2.6	2.9

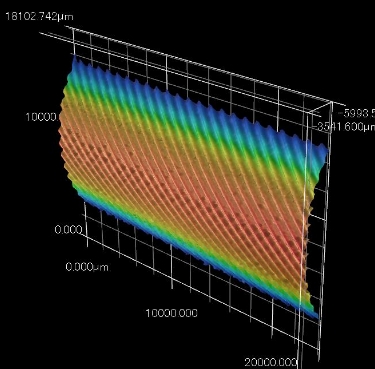

セル容積

容積精度は3％以下を実現しています。
