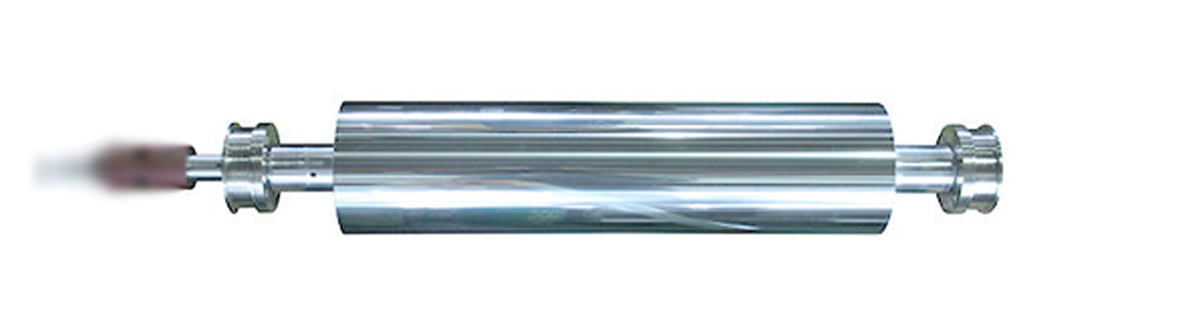

シーズヒーター加熱ロール

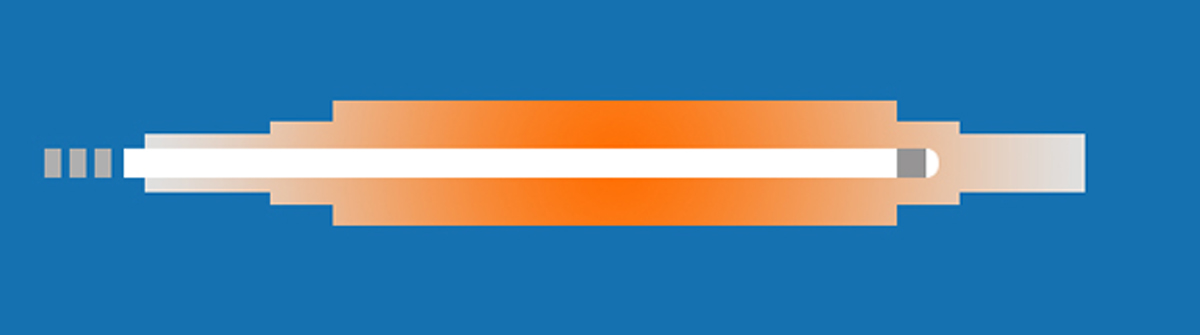

ロール内部にシーズヒーターと熱媒を組み込み発熱させてロールシェルを加熱する方法でロールに組み込んだ熱伝対と制御盤によりPID制御にて温度を制御します。

使用温度範囲 40℃~240℃

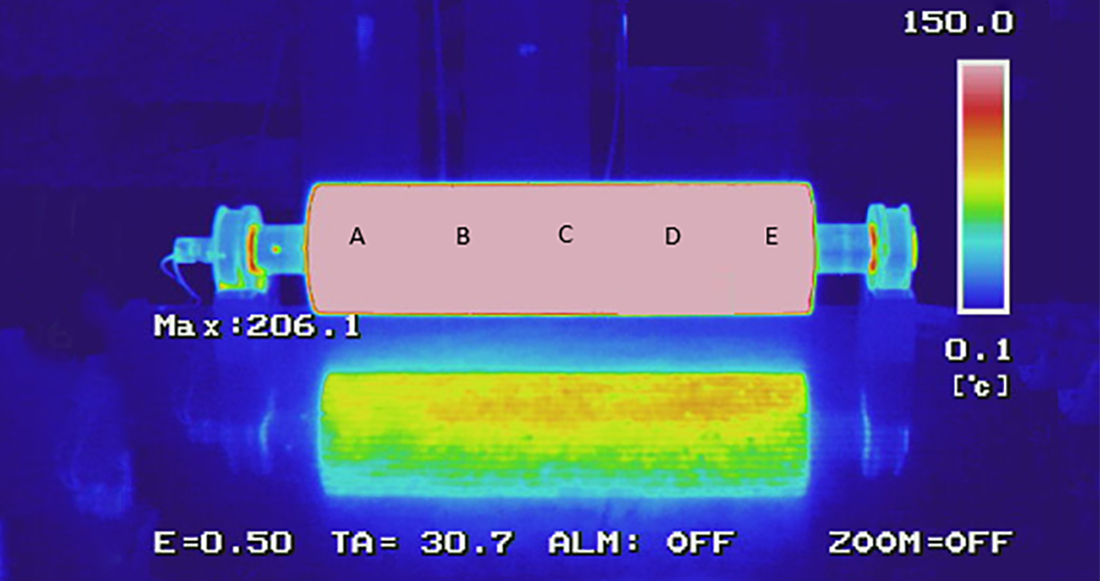

均熱性 寸法、構造により使用温度の5%~10%のバラ付き
メリット 製作納期が早い。ヒーター、ロール共に安価
デメリット 均熱性は他の種類に比べると悪い。

まずは標準ロールから選定いただきまして、ご希望のサイズが無い場合に、特注ロールにお進みください。

  • 標準ロールのお見積りはこちら
  • 特注ロールのお見積りはこちら

標準品のサイズ表  記載の面長とはロール面長の事であり有効面長(基材巾)とは違います。

Φ60 Φ70 Φ80 Φ90 Φ100 Φ110 Φ120 Φ130 Φ140 Φ150
面長 面長 面長 面長 面長 面長 面長 面長 面長 面長
100 100 100 100 100 100 100 100 100 100
150 150 150 150 150 150 150 150 150 150
200 200 200 200 200 200 200 200 200 200
250 250 250 250 250 250 250 250 250 250
300 300 300 300 300 300 300 300 300 300
350 350 350 350 350 350 350 350 350 350
400 400 400 400 400 400 400 400 400 400
450 450 450 450 450 450 450 450 450 450
500 500 500 500 500 500 500 500 500 500
550 550 550 550 550 550 550 550 550 550
600 600 600 600 600 600 600 600 600 600
  650 650 650 650 650 650 650 650 650
  700 700 700 700 700 700 700 700 700
    750 750 750 750 750 750 750 750
    800 800 800 800 800 800 800 800
      850 850 850 850 850 850 850
      900 900 900 900 900 900 900
        950 950 950 950 950 950
        1000 1000 1000 1000 1000 1000
          1050 1050 1050 1050 1050
          1100 1100 1100 1100 1100
            1150 1150 1150 1150
            1200 1200 1200 1200
              1250 1250 1250
              1300 1300 1300
                1350 1350
                1400 1400
                  1450
                  1500
面長 面長 面長 面長 面長 面長 面長 面長 面長 面長
Φ60 Φ70 Φ80 Φ90 Φ100 Φ110 Φ120 Φ130 Φ140 Φ150
