ロール

熱媒循環式加熱・冷却ロール

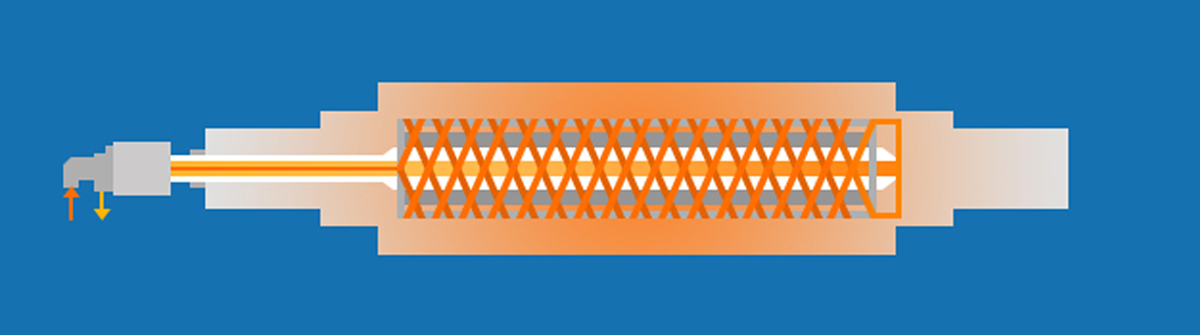

熱媒循環加熱ロールとは外部温度調節機で加熱された水または油がロール内部に巻かれている螺旋溝を通し加熱、冷却する方法です。
ロータリージョイントには単式、複式と2種類あり単式は片側から熱媒を入れ反対側へ抜く方法で複式は片側から熱媒を入れ、抜く方法です。

使用温度範囲 40℃~240℃
均熱性 R2℃~R4℃
メリット 均熱性が良い
デメリット 熱媒漏れの安全管理が必要

まずは標準ロールから選定いただきまして、ご希望のサイズが無い場合に、特注ロールにお進みください。

  • 標準ロールのお見積りはこちら
  • 特注ロールのお見積りはこちら

標準品のサイズ表  記載の面長とはロール面長の事であり有効面長(基材巾)とは違います。

ロール径
Φ100 Φ125 Φ150 Φ175 Φ200 Φ250 Φ300 Φ350 Φ400
面長 面長 面長 面長 面長 面長 面長 面長 面長
500 500 500 500 500 500 500 500 500
550 550 550 550 550 550 550 550 550
600 600 600 600 600 600 600 600 600
650 650 650 650 650 650 650 650 650
700 700 700 700 700 700 700 700 700
750 750 750 750 750 750 750 750 750
800 800 800 800 800 800 800 800 800
850 850 850 850 850 850 850 850 850
900 900 900 900 900 900 900 900 900
950 950 950 950 950 950 950 950 950
1000 1000 1000 1000 1000 1000 1000 1000 1000
  1050 1050 1050 1050 1050 1050 1050 1050
  1100 1100 1100 1100 1100 1100 1100 1100
  1150 1150 1150 1150 1150 1150 1150 1150
  1200 1200 1200 1200 1200 1200 1200 1200
  1250 1250 1250 1250 1250 1250 1250 1250
    1300 1300 1300 1300 1300 1300 1300
    1350 1350 1350 1350 1350 1350 1350
    1400 1400 1400 1400 1400 1400 1400
    1450 1450 1450 1450 1450 1450 1450
    1500 1500 1500 1500 1500 1500 1500
      1550 1550 1550 1550 1550 1550
      1600 1600 1600 1600 1600 1600
      1650 1650 1650 1650 1650 1650
      1700 1700 1700 1700 1700 1700
      1750 1750 1750 1750 1750 1750
        1800 1800 1800 1800 1800
        1850 1850 1850 1850 1850
        1900 1900 1900 1900 1900
        1950 1950 1950 1950 1950
        2000 2000 2000 2000 2000
          2050 2050 2050 2050
          2100 2100 2100 2100
          2150 2150 2150 2150
          2200 2200 2200 2200
          2250 2250 2250 2250
          2300 2300 2300 2300
          2350 2350 2350 2350
          2400 2400 2400 2400
          2450 2450 2450 2450
          2500 2500 2500 2500
面長 面長 面長 面長 面長 面長 面長 面長 面長
Φ100 Φ125 Φ150 Φ175 Φ200 Φ250 Φ300 Φ350 Φ400
ロール径
